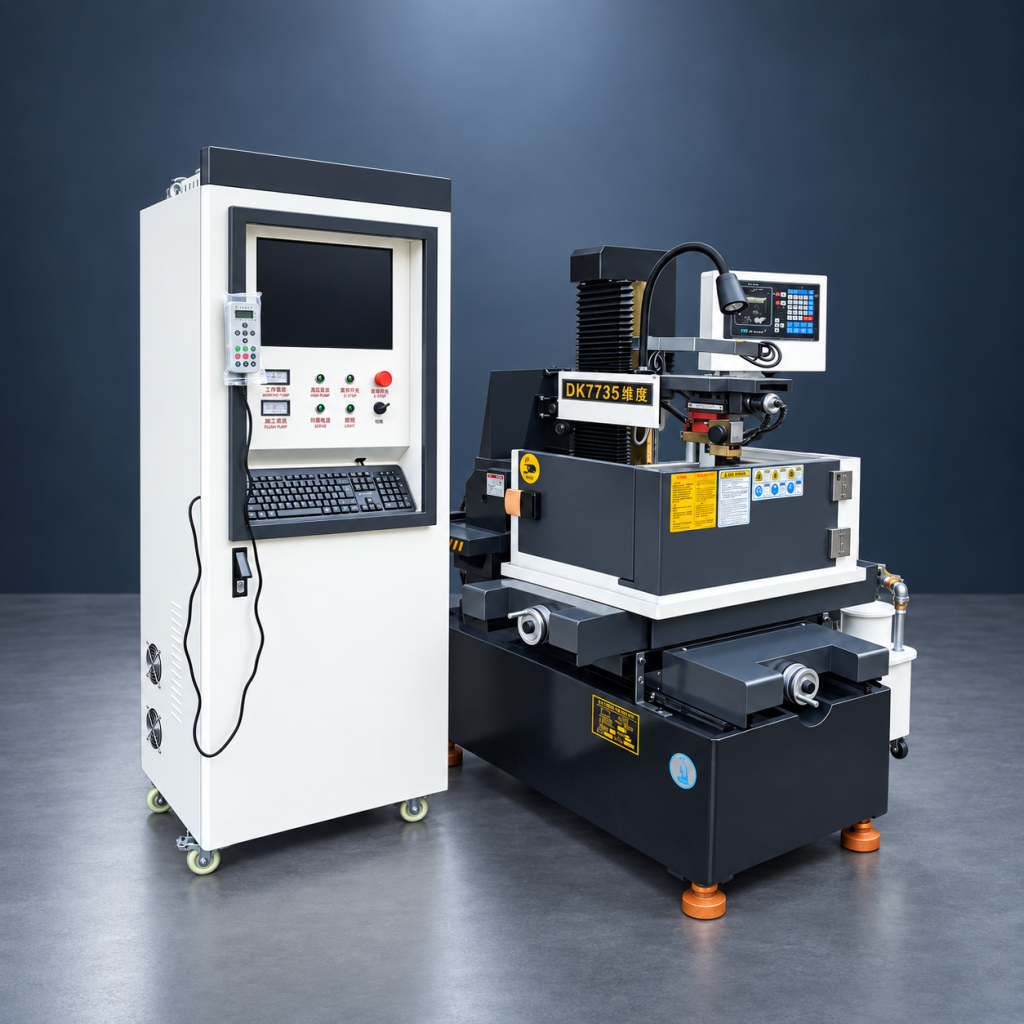

Máy cắt dây CNC cắt nhiều lần DK7735 – DK77120

Có khả năng cắt nhiều lần, phần mềm Autocut, hệ thống dẫn hướng tuyến tính, bơm dầu tự động, bộ dẫn dây kim cương và nhiều lựa chọn hành trình từ DK7735 đến DK77120 dòng máy đáp ứng đa dạng nhu cầu của các xưởng cơ khí và khuôn mẫu.

YÊU CẦU NHẬN BÁO GIÁ

TẢI VỀ TÀI LIỆU SẢN PHẨM

Máy cắt dây CNC cắt nhiều lần DK7735 – DK77120

Thông số sản phẩm

Model: DK7735
Hành trình X,Y: 350 x 450mm
Hành trình U,V: ±30mm
Tải trọng phôi: 400 kg
Kích thước bàn: 500 x 720 mm
Chiều cao cắt: 400 mm
Độ côn cắt: ±3o /80mm
Kích thước tủ điện: 640*552*1702
Kích thước máy: 1300x1100x1700 mm
Trong lượng: 1300kg
Điều khiển X,Y,U,V: Step motor
Dung sai gia công: ≤ 0.01mm
Độ nhám gia công Ra: Ra ≤1.3
Trục X, Y và lô dây: Dùng thanh trượt tuyến tính
Trục Z: Lên xuống bằng mô tơ điện
Tốc độ gia công cắt nhiều lần max: 100-150 mm2/phút, chiều dầy phôi 10*10*20 (Tuỳ thuộc vào vật liệu)
Tốc độ cắt 1 lần nhanh nhất: ≤240 mm2/phút, chiều dầy phôi 10*10*20 (Tuỳ thuộc vào vật liệu)
Đường kính dây cắt: 0.1~0.25
Tốc độ cuốn dây: 5-11.5m/s
Phương thức làm mát: Dầu làm mát pha nước
Thùng chứa dầu: Thùng nước cao áp có lọc
Nguồn cấp điện: 220/380/50hz
Công suất điện (kw): 2kw
Phần mềm điều khiển: Autocut
Ngôn ngữ hiển thị: Tiếng anh / tiếng trung
Phương thức truyền: cổng USB, Lan, RS232

Vì sao nên lựa chọn dòng máy cắt nhiều lần

1. Gia công được vật liệu cứng và biên dạng phức tạp. Máy cắt dây CNC sử dụng nguyên lý phóng điện để bóc tách vật liệu dẫn điện. Quá trình này không tạo lực cắt cơ học lớn trực tiếp lên chi tiết như những phương pháp sử dụng dao cắt thông thường.
2. Cắt nhiều lần – nâng cao độ chính xác và chất lượng bề mặt. Với phương pháp cắt một lần, xưởng có thể ưu tiên tốc độ gia công. Khi sản phẩm yêu cầu độ chính xác và bề mặt tốt hơn, máy có thể thực hiện nhiều lượt cắt để tiếp tục hiệu chỉnh kích thước và hoàn thiện bề mặt.
3. Hệ thống dẫn hướng tuyến tính và bôi trơn tự động. Các trục X–Y cùng cụm cuốn dây sử dụng hệ thống dẫn hướng tuyến tính. Máy đồng thời được trang bị bơm dầu tự động để duy trì bôi trơn trong quá trình vận hành.
4. Phần mềm Autocut hỗ trợ lập trình và vận hành. Máy được trang bị phần mềm điều khiển Autocut, hỗ trợ xử lý bản vẽ và thiết lập chương trình gia công.
5. Hệ thống dẫn dây hỗ trợ quá trình cắt ổn định. Máy sử dụng puly tự dẫn hướng kết hợp bộ dẫn dây kim cương. Hệ thống này giúp dây được dẫn theo quỹ đạo ổn định hơn trong quá trình gia công.
6. Hệ thống làm mát và lọc cặn hỗ trợ gia công liên tục. Bồn dung dịch làm mát được trang bị bơm áp lực cao và hệ thống lọc cặn. Dung dịch sử dụng là dầu cắt dây chuyên dụng.
