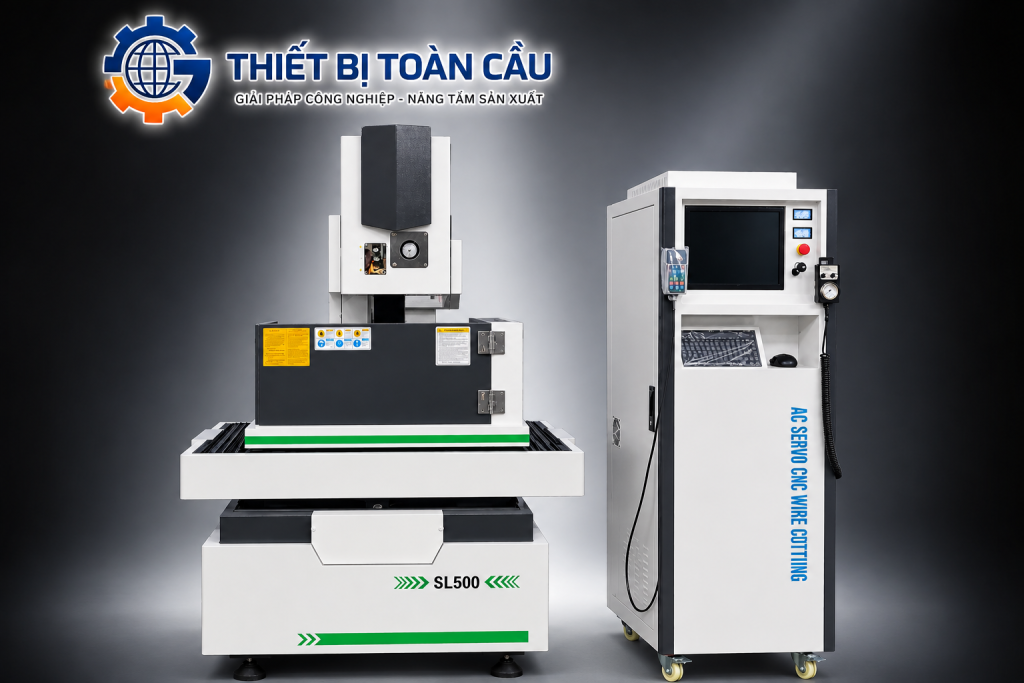

Máy cắt dây AC Servo thân chữ C cao cấp

Máy cắt dây AC Servo thân chữ C cao cấp trang bị hệ thống AC Servo Panasonic và khả năng cắt nhiều lần với độ chính xác cao trong điều kiện gia công phù hợp.

YÊU CẦU NHẬN BÁO GIÁ

TẢI VỀ TÀI LIỆU SẢN PHẨM

Thông số sản phẩm

Model: SL500
Hành trình gia công (X,Y): 400 x 500 mm
Trọng lượng phôi gia công Max: ≤600 kg
Độ dày gia công: ≤300 mm
Chế độ nâng hạ trục Z: Nâng hạ trục Z trong quá trình gia
Độ côn gia công: ± 3º/80mm
Độ chính xác gia công cắt nhiều lần.: ≤ 0,008 mm
Độ bóng bề mặt cắt gia công Ra (µm): Ra<=1,1µm
Tốc độ cắt 1 lần nhanh nhất: ≤180mm2/phút (Tuỳ thuộc vào vật liệu)
Phạm vi đường kính dây cắt: Từ Φ0.12mm ~ Φ0.20mm
Dung dịch gia công: Dầu bôi trơn chuyên dùng
Nguồn điện cung cấp: 380V/ 50Hz
Trọng lượng máy: ≤2500 kg
Màn hình thước quang: Được truyền tín hiệu vào tủ điện, thuận tiện cho gia công

Vì sao nên chọn

1. Hệ thống AC Servo Panasonic – kiểm soát chuyển động tốt hơn. Hệ thống servo có khả năng phản hồi vị trí để liên tục điều chỉnh chuyển động theo tín hiệu điều khiển. Điều này đặc biệt quan trọng trong quá trình cắt dây nhiều lần, khi đường chạy dao cần được kiểm soát ổn định và chính xác.
2. Vít me bi PMI Đài Loan trên trục X và Y. Việc trang bị vít me bi PMI giúp SL500 có nền tảng truyền động phù hợp cho nhu cầu: - Gia công khuôn mẫu. - Cắt các chi tiết có biên dạng phức tạp. - Gia công nhiều lần để cải thiện bề mặt. - Kiểm soát chuyển động ổn định trong thời gian dài.
3. Kết cấu thân chữ C – thuận tiện khi gá đặt phôi. Thiết kế thân chữ C tạo không gian thao tác mở ở khu vực bàn máy, giúp người vận hành thuận tiện hơn khi đưa phôi vào, căn chỉnh, gá đặt và kiểm tra trong quá trình gia công.
4. Khả năng gia công phôi lớn và nặng. Máy SL500 sở hữu hành trình gia công X–Y đạt 450 × 550 mm, phù hợp với nhiều loại chi tiết trong ngành khuôn mẫu và cơ khí chính xác.
5. Độ chính xác và chất lượng bề mặt cao. Phụ thuộc vào vật liệu, chiều cao phôi, tình trạng dây cắt, dung dịch gia công, chế độ xung và kỹ thuật vận hành.
6. Màn hình thước quang truyền tín hiệu về tủ điện. Tín hiệu từ màn hình thước quang được truyền về tủ điện, giúp người vận hành theo dõi vị trí và kiểm soát quá trình gia công thuận tiện hơn.
