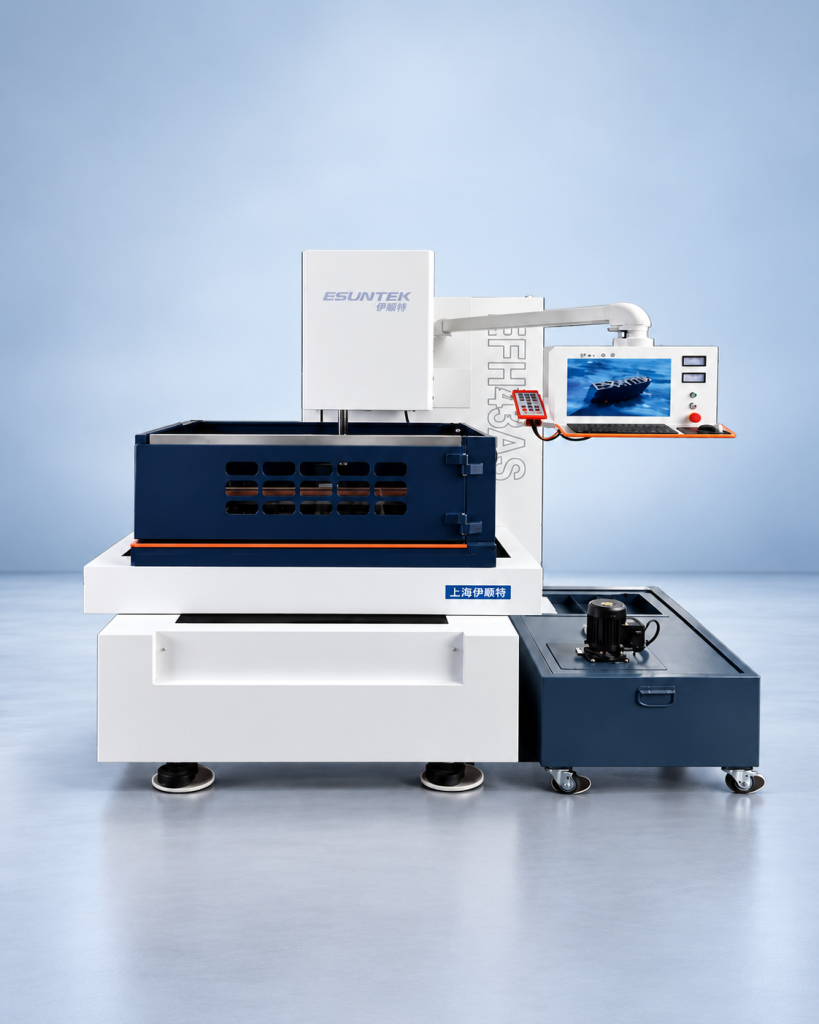

MÁY CẮT DÂY CNC EDM ESUNTEK EFH54AS

<p data-pm-slice="1 1 []">Máy cắt dây CNC Esuntek EFH54AS kết hợp kết cấu thân chữ C, truyền động AC Servo trên trục X/Y và hệ điều khiển hỗ trợ cắt nhiều lần.</p>

YÊU CẦU NHẬN BÁO GIÁ

Thông số sản phẩm

Hành trình X-Y-Z: 500x400x250 mm
Hành trình U-V: 60x60 (* 80x80) mm
Kích thước bàn máy: 745x540 mm
Chiều dày cắt tối đa: 300 (* 400 / 500) mm
Góc cắt côn tối đa: ±10 （* ±15）
Độ nhám bề mặt tốt nhất: Ra≤0.8 μm
Tốc độ cắt: 0~300 mm²/min
Dây điện cực: Dây molypden Φ0.12–φ0.2 (* Φ0.06) mm
Dung tích bể nước: 144, một bơm L
Truyền động trục Z: Nâng hạ nhanh
Động cơ trục X/Y: AC Servo
Bộ nguồn phóng điện: MCut V3.0
Màn hình: LCD 15 inch
Cổng kết nối: USB, RS232, LAN
Tải trọng tối đa: 400 kg

Vì sao nên chọn

1. Truyền động AC Servo phục vụ gia công chính xác EFH54AS sử dụng động cơ AC Servo trên trục X/Y, kết hợp ray dẫn hướng tuyến tính và vít me bi. Theo tài liệu kỹ thuật, độ chính xác định vị X/Y đạt ±0,005 mm, độ chính xác lặp lại vị trí đạt ±0,002 mm.
2. Hỗ trợ cắt nhiều lần để hoàn thiện bề mặt Phần mềm AutoCut hỗ trợ tự động bố trí đường cắt, xác định trình tự gia công, chừa lượng dư, cắt nhiều lần và mô phỏng.
3. Khả năng cắt côn phục vụ chi tiết có biên dạng phức tạp Máy điều khiển 5 trục và nội suy đồng thời 4 trục, hỗ trợ gia công chi tiết có biên dạng trên và dưới khác nhau. Góc cắt côn trong bảng thông số là ±10° trên chiều cao 80 mm, phù hợp để xem xét cho những công việc cần gia công mặt nghiêng hoặc biên dạng côn trong phạm vi cấu hình máy.
4. Kết cấu thân chữ C và bệ chữ I Thân máy có kết cấu chữ C, bệ chữ I và trụ đứng chữ L nguyên khối. Theo tài liệu, thân máy sử dụng vật liệu đúc Mihanna 250 bằng khuôn cát nhựa, được xử lý nhiệt lần hai.
5. Hệ thống chạy dây có kiểm soát lực căng EFH54AS được trang bị cơ cấu duy trì lực căng dây theo hai chiều, giám sát đứt dây tự động và điều chỉnh vô cấp tốc độ chạy dây từ 0,5–12,5 m/s.
6. Hỗ trợ lập trình và theo dõi quá trình gia công Máy sử dụng AutoCut kết hợp phần mềm giám sát Esuntek, hỗ trợ tệp bản vẽ DWG, DXF. Phần mềm cho phép theo dõi dữ liệu gia công theo thời gian thực và lựa chọn thông số từ cơ sở dữ liệu công nghệ.
