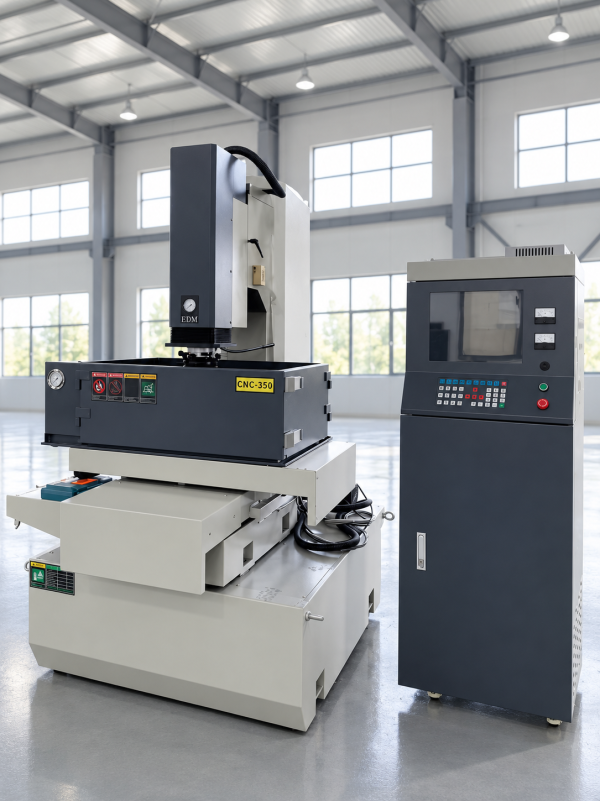

MÁY XUNG ĐIỆN ZNC VÀ CNC

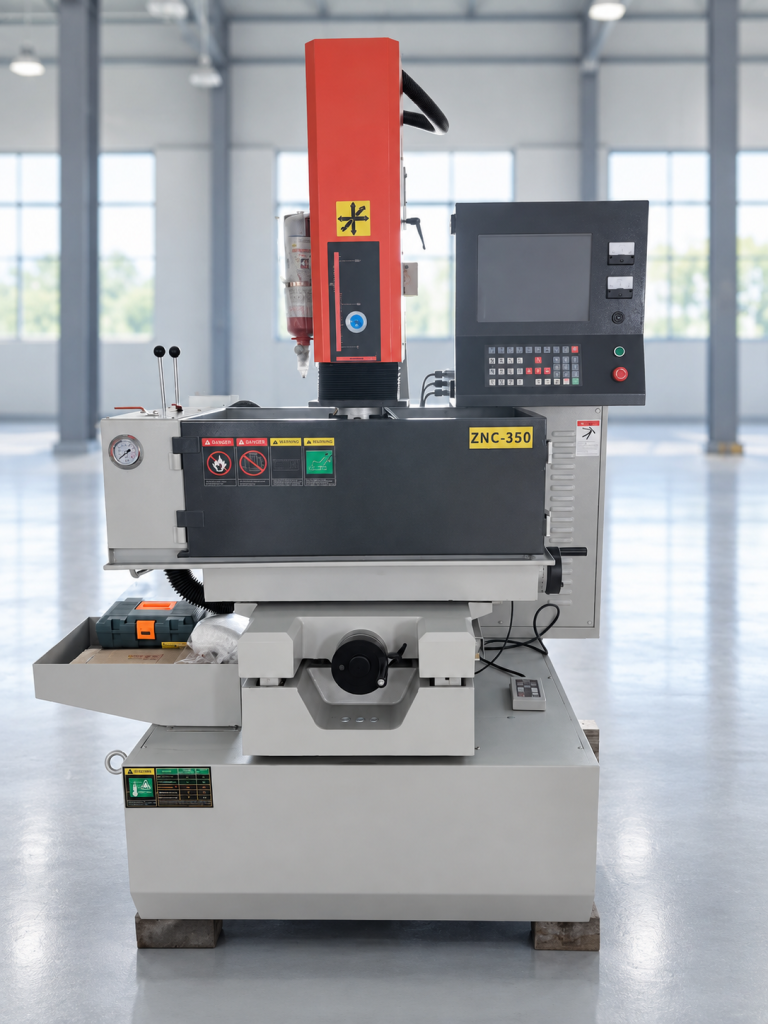

MÁY XUNG ĐIỆN EDM ZNC350

Thông số sản phẩm

Model: ZNC350
Hành trình X × Y × Z (mm): 300 × 200 × 200
Hành trình đầu trục chính (mm): 200
Chuyển động trục X, Y, Z: Trục Z truyền động servo, Trục X, Y truyền động bằng tay
Kích thước bàn làm việc (mm): 600 × 300
Kích thước bể gia công (mm): 820 × 500 × 300
Tải trọng máy (kg): 500
Khoảng cách từ đầu điện cực đến mặt bàn (mm): 150–550
Độ chính xác (mm): ≤0,02
Độ nhám bề mặt (μm): Ra ≤ 1,2
Tốc độ: 400 mm/phút
Dòng điện làm việc tối đa (A): 60
Công suất (kW): 4
Độ hao mòn điện cực tối thiểu: ≤0,3%
Dung tích bồn dầu (lít): 280

Máy sử dụng cùng tủ nguồn. Tủ nguồn được lựa chọn theo nhu cầu của từng người dùng trong ngành, chẳng hạn tủ nguồn thông dụng, tủ nguồn điều khiển bằng máy tính đơn bo mạch hoặc tủ nguồn có màn hình hiển thị.
Máy sử dụng thước quang và bộ hiển thị số có độ chính xác cao để định vị tọa độ, với độ phân giải 0,005 .
Trục Z sử dụng bộ vít me bi chính xác và được dẫn hướng bằng ray tuyến tính chính xác, có chuyển động nhạy, độ tin cậy cao, không có khe hở và độ chính xác điều khiển cao.
Đầu trục chính được dẫn động bằng động cơ servo một chiều, có các chức năng điều khiển chiều sâu, điều khiển thích ứng, điều khiển nâng hạ điện cực và điều khiển mức chất lỏng. Tùy theo bộ nguồn được lựa chọn, máy có thể đáp ứng nhiều mục đích sử dụng.
Máy có thể lắp nhiều phụ kiện để mở rộng các chức năng gia công.
Cơ cấu dẫn hướng trượt được gia công đặc biệt và sử dụng lớp lót polytetrafluoroethylene (PTFE) nhập khẩu. Hệ số ma sát động và tĩnh thấp, giúp vận hành nhẹ nhàng và không xảy ra hiện tượng trượt giật.
